T Vertical Type Automatic Round Container Labeling Machine

Kini nga makina magamit alang sa lingin nga ibabaw nga label, Sama sa sulud nga sulud, paghulagway sa detalye sa aplikasyon sama sa pagsunod sa lamesa:

IsyuPaglaraw sa Application
Magamit nga suludAng mga mosunud nga mga senaryo mahimong mapili alang sa usa ka makina:

1) Round Container, sama sa round nga botelya

2) Lingin sa lingin, sama sa sudlanan nga adunay usa ka seksyon nga pabilog arko

Magamit nga Tipo sa LabelMga Label sa pagpugong sa kaugalingon

1) Dili-transparent ingon nga sumbanan

2) Transparent ingon nga kapilian

Gidaghanon sa Label1) 1 label

2) 2 mga label nga giimprinta sa usa ka rolyo nga label

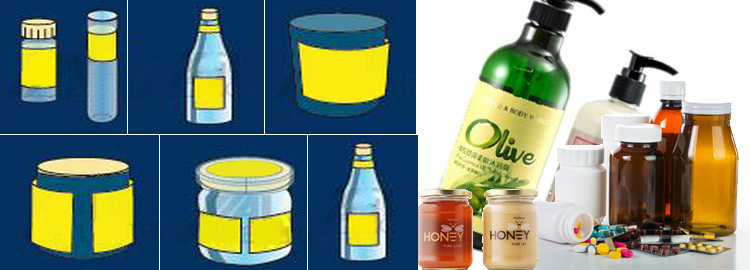

Ang mosunud mao ang istilo sa paghisgot sa mga sudlanan:



T Vertical Type Automatic Round Container Labeling Machine



Mga Panguna nga Mga Kinaiya



• Angayan alang sa round container, o container nga adunay usa ka seksyon sa circular arc, signal o dobleng label

• Stainless Steel 304 ug High klase nga alloy nga aluminyo ingon nga pagtukod sa makina

• Talagsaon nga mga ulo sa pag-label nga nakapahimo sa pagkusog ug pag-igting sa label nga labi nga makanunayon. Ug gipasaligan ang katukma sa label.

• Ang propesyonal nga aparato sa pag-label nagpalambo sa kalidad sa label. Aron masiguro nga wala’y mga kunot ug wala’y mga bula. Ug ang higpit sa nagbugkos.

• Ang mga timbangan sa calibration usa ka sayon nga aparato alang sa sulud nga porma sa dagway

• Ang kontrol sa PLC ug Touch screen HMI aron makab-ot ang intelihenting operasyon ug pag-shoot sa problema

• Ang pagkontrol sa intelihente, awtomatik nga pagsubay sa photoelectric, nga wala’y butang nga wala’y label, walay label nga auto-correction



 Opsyonal nga mga Kahanas



• Transparent nga label nga nakakita sa sensor

• Pag-imprinta sa Code bar online



Sumala sa setting sa PLC nga parameter pinaagi sa touch screen HMI, ang sudlanan gikan sa proseso sa pataas, pinaagi sa conveyor. Ipasa ang sudlanan nga nagbulag sa mga ligid,. Ang sychonize nga adunay sulud nga sulud sa sulud ug pag-label, ang sulud makuha ang tukma nga pag-label sa mga ulo nga adunay label. Ang aparato nga nagpalig-on sa label siguradohon ang kalidad sa pag-label ingon nga katapusan nga lakang

Gawas sa disenyo sa makina, ang panguna nga pag-configure sa mga sangkap magtino sa kalidad sa makina o sistema, sa ubos mao ang pagsunud sa shortlist sa mga yawe nga sangkap:



DiliMga sangkapLista sa Materyal / Short
1Programmable Logic ControllerDelta, Siemens, Mitsubishi, Panosonic
2Paghikap sa ScreenWeinview, Siemens, Delta, Kinco, Panosonic
3Stepper / Servo MotorTeco, Delta, Panosonic, Leadshine
4Kanunay nga TigpabalhinDelta, Schneider, Leadshine
5Yawe nga mga Bahin sa ElectricSchneider, Chint, Ls, Ark
6Panguna nga Pagpanalipod ug RelaySchneider, Delixi
7Silindro, PagsalaAirtac, SMC
8Photocell SensorAutonics, Keyence, Leuze, Panosonic, Datalogic



Catalog 1J-x-xxxxxT-21100
Paagi sa PagpugongAwtomatiko
Gidaghanon sa Label1 ingon nga sumbanan, o 2 nga mga label nga gipatik sa parehas nga rolyo nga label
Transparency sa LabelDili Transparent
PatapotDiri mabag-o
Coding / Pag-imprinta MakinaIbulag
Lapad sa Label15-150 mm - Ilakip ang likod nga papel
Haba sa Label20-340mm
Kadali sa Pagmarka30-80 pcs / min alang sa normal nga motor

40-120 pcs / min alang sa motor sa servo

nagbutang sa Tolerance+/- 1mm
Diametro sa sulud25-100 mm
Roller Outer Diameter280mm-Max
Ang sulud sa Roller Inner76mm
Standard nga BilisMotor nga Servo: 5 ~ 25m / min

Pagsakay sa motor: 5 ~ 19m / min

Gikinahanglan ang Compress AirDili Aplikado
Pagkonsumo sa hanginDili Aplikado
Gikinahanglan GahumAC 220V 50 / 60HZ
Paggamit sa Elektrisidad0.53Kw
Banabana nga Timbang (Net)185 kg
Ang sukod ('mm)1950 * 1100 * 1300mm

Sa praktikal nga paagi, itandi sa yano nga makina sa merkado, labi namon nga gitutokan ang mga detalye, mga bentaha sama sa gipakita sa mosunod nga lamesa:

Target sa PagmarkaAng Among laraw
Wala’y mga pagmotMakatarunganon nga aparato sa paggiya sa label, maglakip

a) Pagmarkahan sa label ug pagguyod

b) Pagmintinar sa tensiyon sa label,

c) label nga mga proseso sa pagbulag

Walay mga bulaMakatarunganon nga mga aparato sa pag-label ug Pagpalig-on
Tukma nga labela) Taas nga kalidad ug posisyon ang mahimo nga adjustable label nga deteksyon sensor

b) Ang sulud sa pag-adjust nga positon nga positon

c) Pagpugong sa pagpugong sa pag-synchronize

Nahiangay nga operasyona) Pagdumala sa Pedal / Awtomatik nga Pagsusi

b) Usa o doble nga mga etiketa

c) Mahimong maapil ang pag-imprinta sa code

d) Flexible nga programa pinaagi sa PLC

e) Gikinahanglan nga panalipod, sama sa mubo nga circuit, sobra nga uban pa ug uban pa



Dokumentasyon

Sa ordr aron matabangan nimo nga masabtan ang among mga produkto, ang pagsunod sa mga dokumento magamit, apan dili limitado, nga igahatag sa yugto sa pagpamalit



DiliDokumentoCodePaglaraw
1Giya sa Pagpili Mga ProduktoSGAron makapili o ipahiangay ang angay nga mga produkto alang sa mga kliyente sa feedback sa Pinili nga Giya, nga naglakip sa background sa proyekto, mga parameter ug kinahanglan sa ubang kliyente.
2Profile sa Mga ProduktoPPAron mahibal-an ang mga kliyente nga masabtan ang kadaghanan sa mga produkto, mga seksyon sa Pagtipig sa Mga Panguna nga Mga Tampok, Aplikasyon, Konstruksyon, Kinaandan nga Mga Produkto, Pag-uyon, ug Opsyonal nga Mga Kinaiya
3Pagtudlo sa Pag-installSAAron ipasabut ang lakang sa pag-install sa mga ekipo, ug apil usab ang pagtudlo sa komisyon
4Manwal sa ManunudloUMAron mahiluna ang sulud sa Operation & Maintenance ug Truck Shooting



Ang among mga Serbisyo

T Vertical Type Automatic Round Container Labeling Machine



Pag-ila



Pilosopasyon sa Pagpasadya



Ang pagpakita sa produkto mahimo’g dili hingpit nga makab-ot ang imong mga kinahanglanon, ang among pilosopiya mao ang pagpahiangay sa imong tinuud nga panginahanglan, Aron maibanan ang kawang nga paglihok ug paglihok. Aron matagan-an ka sa mga produkto ug balanse nga mga produkto. Ang mosunud mao ang mga hinungdan aron mahunahuna sa pag-ila:



• Transparent nga label nga nakakita sa sensor

• Pag-imprinta sa Code bar online





Giya sa Pagpili



Magamit ang mga Giya sa Pagpili alang sa sirkulasyon, kontaka kami aron makuha ang pagpili sa mga produkto ug suporta sa pagpahiangay.



Pahayag

  • Ang mga litrato nga nagpakita sa kini nga profile nagrepresentar sa mga produkto nga lainlain, ug gipailalom sa labing bag-o o naandang disenyo
  • Tungod sa kadaghan sa pag-update sa dokumentasyon, ang mga datos nga gipakita sa kini nga profile mahimo’g dili ma-update sa panahon, Palihug kontaka ang among serbisyo sa kostumer alang sa labing bag-ong bersyon.
  • Ang mga dagway o gimbuhaton makita sa kini nga profile nga adunay kalabotan sa dugang nga paghulagway sa kinutlo
